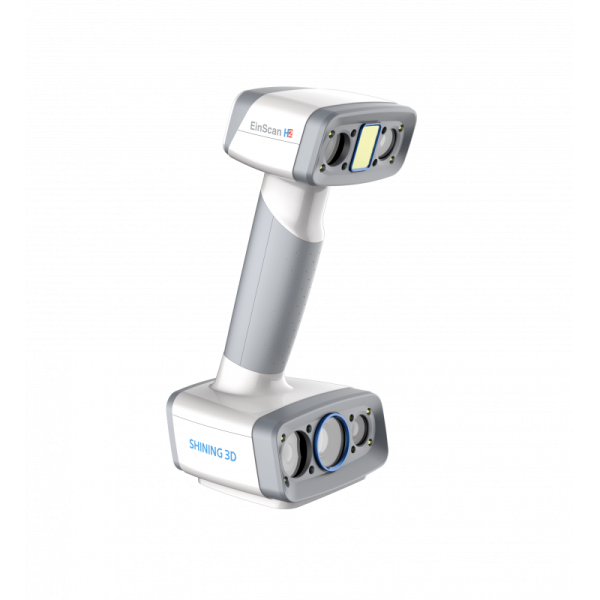

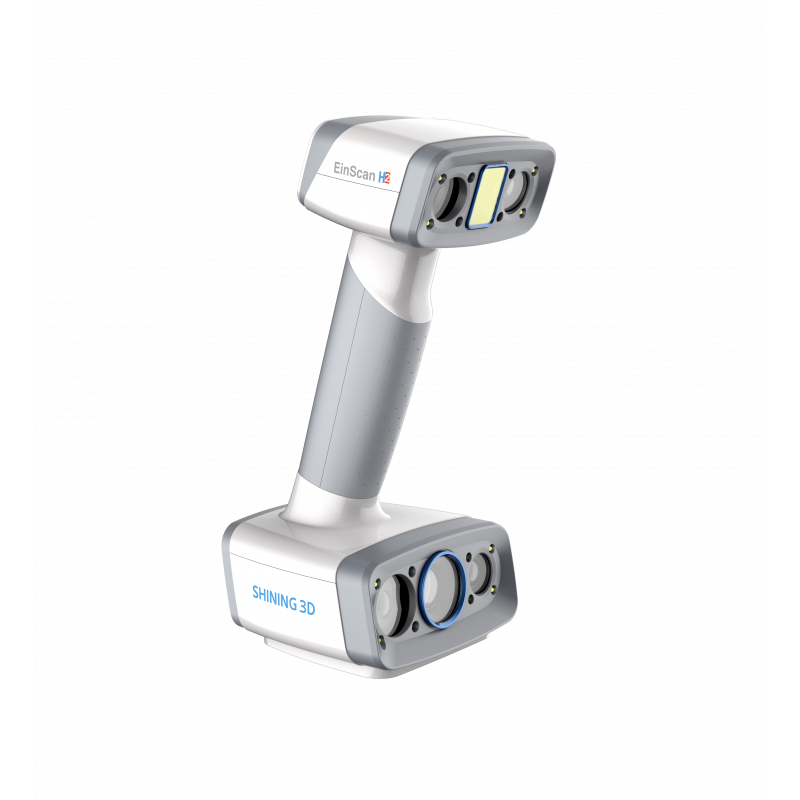

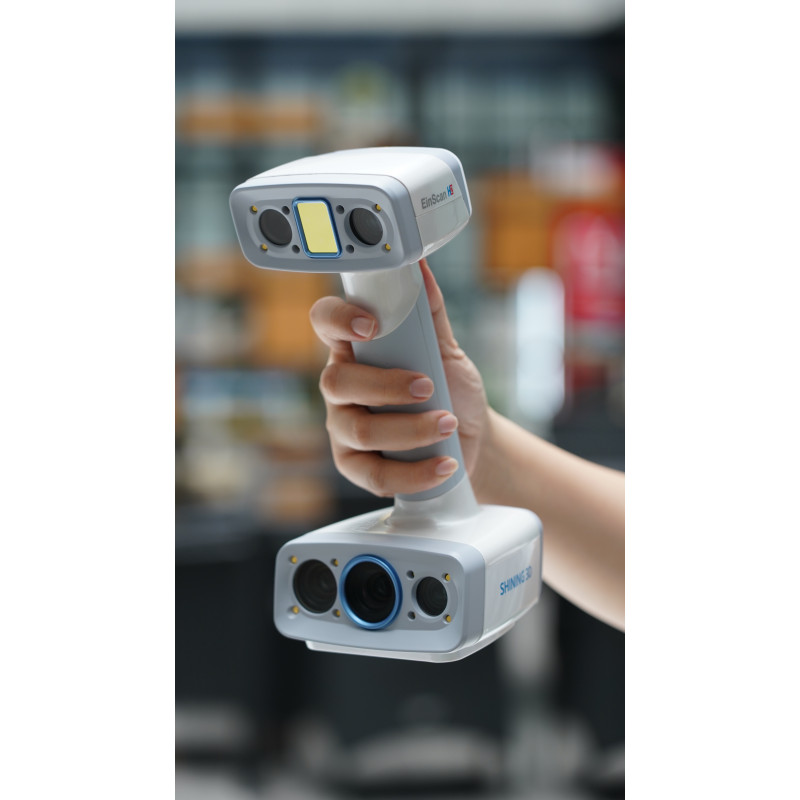

SHINING 3D EinScan H2 3D-Scanner

Der SHINING 3D EinScan H2 ist ein handgehaltener 3D-Scanner mit hybrider Lichtquelle.
Die Hybridlichttechnologie mit strukturiertem, weißem LED-Licht und unsichtbarem Infrarotlicht macht den EinScan H2 zum perfekten
3D-Scanner für eine Vielzahl von Anwendungen. Die Streifenlichttechnologie projiziert schnell wechselnde Lichtmuster auf ein Objekt
und errechnet aus den Hell-/Dunkelverschiebungen die Oberflächentopologie. SHINING 3D hat diese Scantechnik so modifiziert,
dass sie auch im Handheld-Betrieb genutzt werden kann. Einschränkungen dieser Technik liegen u.a. bei dunklen Oberflächen,
die das Streifenmuster nicht mehr gut anzeigen. Hier kommt die Stärke des Infrarot-Messverfahrens zum Tragen.

Ein ursprünglich speziell für das Scannen von Gesichtern entwickelter Modus arbeitet mit unsichtbarem Infrarotlicht und
ermöglicht dadurch einen sicheren und komfortablen Scan-Prozess. Dunkle Objekte und Haare können mit dieser Technik ohne Komplikationen
hervorragend erfasst werden. Der Infrarot-Scanmodus ist auch für das Scannen von Gesichtern vorteilhafter als die Streifenlichttechnologie,
dessen lichtstarkes und schnell flackerndes Muster unangenehm blendet.
Sowohl die LED-Lichtquelle als auch das Infrarotlicht sind augensicher (Kasse 1).

Der EinScan H2 erfasst die gesamte Geometrie von kleinen bis großen Objekten mit feinen Details und erreicht dabei
eine beeindruckend hohe Auflösung von bis zu 0,2 mm.
Die hohe Genauigkeit von bis zu 0,05 mm sowie die volumetrische Genauigkeit von 0,05 ± 0,1 mm/m im LED-Modus verbessern
die Präzision der 3D-Datenerfassung in einer dichten Punktwolke oder in Netzdaten.
Die Scan-Geschwindigkeit von bis zu 1,2 Mio. Punkten/Sek. und das max. Sichtfelds von 420 x 440 mm (LED) bzw. 780 x 900 mm (IR)
gewährleisten ein schnelles Scannen auch großer Objekte.
Der optimierte Ausrichtungsalgorithmus ermöglicht eine effiziente Ausrichtung trotz kleiner Bewegungen des gescannten Objekts oder
der gescannten Person. Dank der integrierten 5 Megapixel Farbkamera und des großen Scanfelds liefert der EinScan H2 hochwertige,
authentische und fotorealistische Texturen und 3D-Farbdaten. Zudem wird die Erfassung und das Tracking aufgrund der Farbtextur unterstützt.

In Kombination mit den bekannten und geschätzten typischen EinScan-Eigenschaften hat SHINING 3D ein weiteres zugängliches,
nutzerfreundliches und leistungsstarkes Gerät für vielfältige Anwendungen in verschiedenen Bereichen wie bspw. Medizin und Gesundheitswesen,
Design, Bildung, Forensik oder auch digitale Kunst und kulturelles Erbe geschaffen.
Die Software ist für professionelle Anwender und Anfänger gleichermaßen intuitiv und benutzerfreundlich.

Hybride Lichtquelle (Infrarot & LED)

Strukturiertes LED-Licht und unsichtbares Infrarotlicht kombiniert mit intelligenten Scan-Modi ermöglichen das 3D-Scannen
in einer Vielzahl von Anwendungen. Ein speziell für das Scannen von Personen entwickelter Modus arbeitet mit unsichtbarem
Infrarotlicht und ermöglicht dadurch einen sicheren und komfortablen Scan-Prozess.

Bessere Datenqualität

Die unsichtbare Infrarotlichtquelle bietet eine ideale und zuverlässige Lösung für das sonst eher problematische
Erfassen dunkler Oberflächen, für die Abtastung menschlicher Körper und Haare sowie für Scans in hell beleuchteten
Umgebungen und im Außenbereich.

Technische Daten:

• Lichtquelle: weißes LED-Licht (sichtbar, augensicher); Infrarotlicht (unsichtbar, Klasse 1 augensicher)
• Punktabstand: 0,2 - 3,0 mm
• Farbkamera: ja - 5 Megapixel Auflösung
• Texturscan: ja
• optimaler Arbeitsabstand: 470 mm
• 3 VCSEL-Projektoren (vertikal ausgerichtete Oberflächenemitter-Dioden)
• Ausgabeformate: .OBJ, .STL, .ASC, .PLY, .3P, .3MF
• Anschlüsse: USB 3.0
• Eingangsspannung: 12 V / 5.0 A
• Gerätemaße: 10,8 x 11,0 x 23,7 cm
• Gewicht: 731,1 g
• Zertifizierung: CE, FCC, ROHS, WEEE, KC

• Weißlicht-Scan-Modus

• Lichtquelle: weißes LED-Licht (sichtbar)
• Scan-Genauigkeit: bis zu 0,05 mm
• Volumetriscche Genauigkeit: 0,05 ± 0,1 mm/m (bezieht sich auf die Beziehung zwischen 3D-Datengenauigkeit und Objektgröße; Genauigkeit wird um 0,1 mm pro 100 cm Objektgröße verringert)
• Scangeschwindigkeit: 1.200.000 Punkte/Sek.
• max. Sichtfeld: 420 x 440 mm
• effektiver Arbeitsabstand: 200 - 700 mm
• Ausrichtungsmodus: Marker, Feature, Hybrid, Textur

• Infrarot-Scan-Modus

• Lichtquelle: Infrarotlicht (unsichtbar)
• Scan-Genauigkeit: bis zu 0,1 mm
• Volumetriscche Genauigkeit: 0,1 ± 0,3 mm/m (bezieht sich auf die Beziehung zwischen 3D-Datengenauigkeit und Objektgröße; Genauigkeit wird um 0,3 mm pro 100 cm Objektgröße verringert)
• Scangeschwindigkeit: 1.060.000 Punkte/Sek.
• max. Sichtfeld: 780 x 900 mm
• effektiver Arbeitsabstand: 200 - 1500 mm
• Ausrichtungsmodus: Feature, Hybrid, Textur, Global Marker

Minimale Systemvoraussetzungen:

• Unterstützte Betriebssysteme: Win10 - 64 bit
• CPU: Intel i7-8700
• RAM: ≥ 16 GB
• Grafikkarte: NVIDIA GTX1060
• Grafik-Speicher: ≥ 4 GB
• Schnittstelle: USB 3.0

Empfohlene Systemvoraussetzungen:

• Unterstützte Betriebssysteme: Win10/11 - 64 bit
• CPU: Intel i7-11700 oder höher
• RAM: ≥ 64 GB
• Grafikkarte: NVIDIA GTX/RTX, RTX2060 oder besser
• Grafik-Speicher: ≥ 6 GB
• Schnittstelle: USB 3.0

Lieferumfang:

• 1x SHINING 3D EinScan H2 3D-Scanner
• 1x Kalibrierplatte
• 1x Stromkabel und Netzteil
• 1x Transportkoffer
• 1x SHINING 3D Reference Targets (2000 Stk.)
• diverses Zubehör (Software-USB-Stick, etc.)

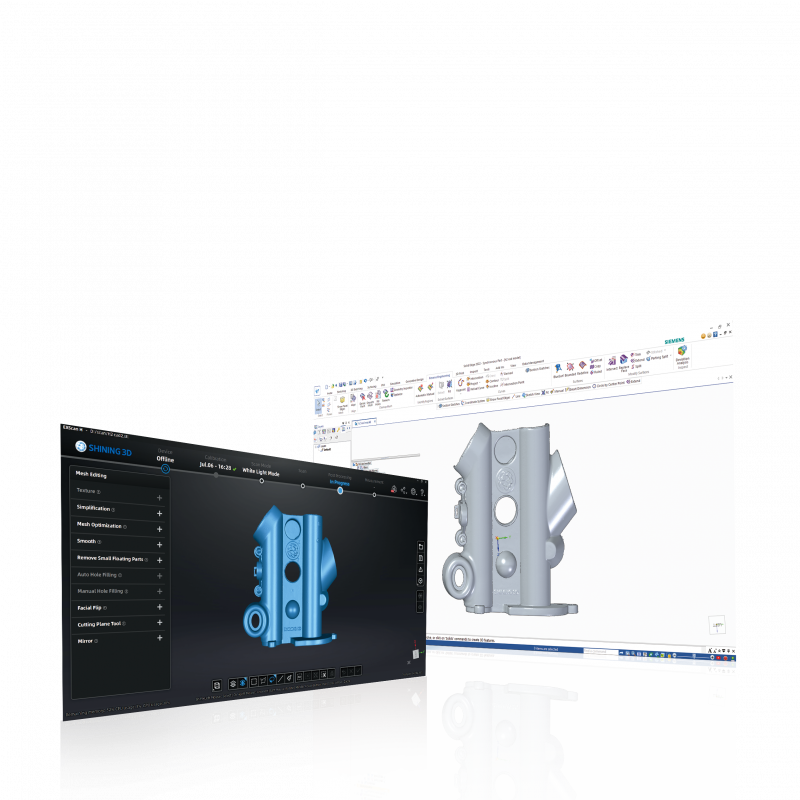

• Shining 3D EXScan Pro Software
• 1x Siemens Solid Egde Shining 3D Edition Software-Lizenz

Produktvideo:

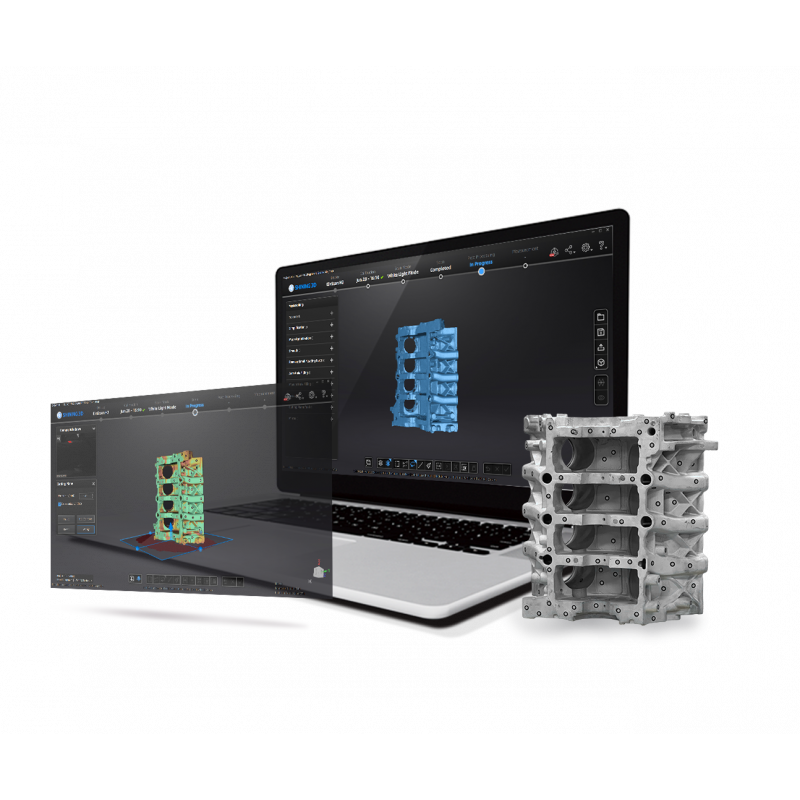

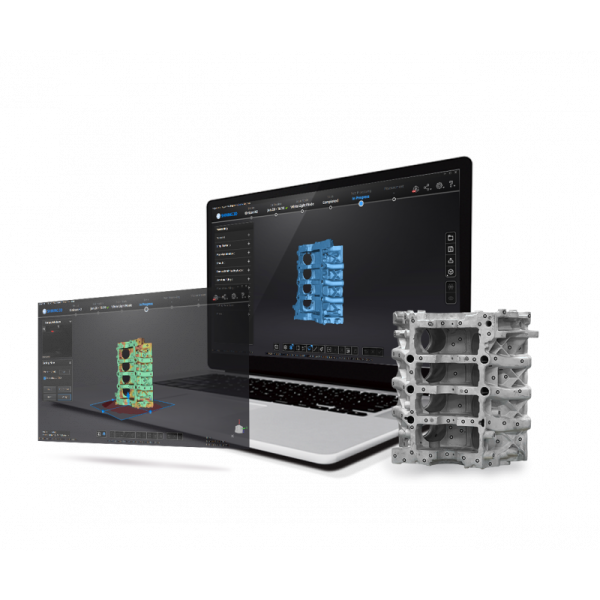

HINWEIS: Der auf den Produktbildern abgebildete Laptop und die Scanobjekte sind nicht im Lieferumfang enthalten!
